產品規格書/Specification
|
產品/product: |

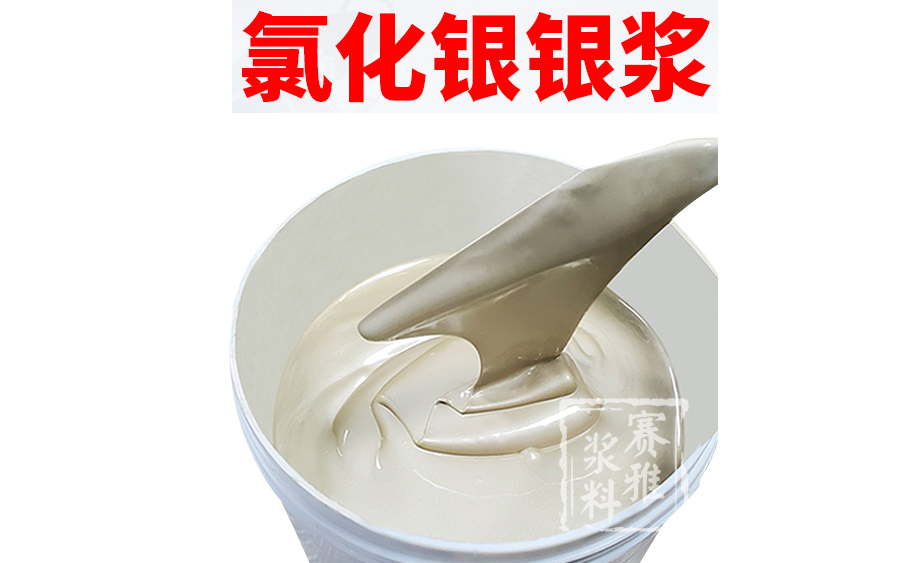

氯化銀銀漿/ Ag/AgCl paste |
|
料號/Part number: |
01L-7211 |
※ 用于心電圖，腦電圖等生物傳感器電極
※ 優異的可延展性
※ 80~200℃加熱固化
※ 陶瓷基板、PET、PC，聚酯薄膜等片材
※ 印刷性良好
氯化銀銀漿主要特點
|
基材Substrate |
陶瓷基板、PET、PC，聚酯薄膜等片材 Suitable for Ceramic, Pet, PI，Pc etc |
|
|
使用方法 Method of use |
250-350 mesh stainless screen 250-350目絲網印刷 |
|
|
流平Leveling |
3-5min minutes at room temperature 室溫下流平3-5分鐘（時間根據流平的實際情況決定） |
|
|
固化 Curing conditions |
在恒溫烘箱,或者持續熱風（以下條件選其一即可） |
|
|
80℃ |
60分鐘/mins |
|
|
120℃ |
20分鐘/mins |
|
|
150℃ |
10分鐘/mins |
|
|
180℃ |
5分鐘/mins |
|
|
Fineness細度 |
≤5μm |
FOG test |
|
Viscosity粘度 |
100-180Pa.s |
Brookfield HBT utility cup and spindle (SC4-14/6R), 10rpm, 25±1℃， Brookfield HBT（博利飛）粘度計， 轉子SC4-14/6R), 10rpm, 25±1℃ 粘度可根據用戶實際需要調節。 |
|
固體含量content |
65-80% |
銀 Silver，Glue |
|
附著力 Adhesion |
無脫落 Not fall off |
3M 600#膠帶90°拉 3M 600#Tape 90°Pull |
適用范圍/Application:
電極氯化銀漿，用于心電圖，腦電圖等生物傳感器電極。
|
基材Substrate |
陶瓷基板、PET、PC，聚酯薄膜等片材 Suitable for Ceramic, Pet, PI，Pc etc |
|
|
使用方法 Method of use |
250-350 mesh stainless screen 250-350目絲網印刷 |
|
|
流平Leveling |
3-5min minutes at room temperature 室溫下流平3-5分鐘（時間根據流平的實際情況決定） |
|
|
固化 Curing conditions |
在恒溫烘箱,或者持續熱風（以下條件選其一即可） |
|
|
80℃ |
60分鐘/mins |
|
|
120℃ |
20分鐘/mins |
|
|
150℃ |
10分鐘/mins |
|
|
180℃ |
5分鐘/mins |
|
|
Fineness細度 |
≤5μm |
FOG test |
|
Viscosity粘度 |
100-180Pa.s |
Brookfield HBT utility cup and spindle (SC4-14/6R), 10rpm, 25±1℃， Brookfield HBT（博利飛）粘度計， 轉子SC4-14/6R), 10rpm, 25±1℃ 粘度可根據用戶實際需要調節。 |
|
固體含量content |
65-80% |
銀 Silver，Glue |
|
附著力 Adhesion |
無脫落 Not fall off |
3M 600#膠帶90°拉 3M 600#Tape 90°Pull |
保存條件，有效期/Storage condition and Term of validity
產品應在5-15℃的環境溫度下密封儲存，有效期為產品發貨之日起六個月。
The product shall be guaranteed for 6 months after shipping date, keep tightly under at 5-15℃
包裝方式/Packaging method：
標準包裝，1000g/罐, 樣品可提供200克小罐包裝
Standard package 1000g/can，if you need sample to test, available 200g with small package
生物電極測試電路常用材料
|
料號 |
成份 |
主要特點，應用領域 Application field, Main feature |
|
氯化銀銀漿 01L-7211 |
氯化銀/銀 |
用于心電圖，腦電圖等生物傳感器電極 ①可以絲網印刷，點膠，稀釋后噴涂（需加專用稀釋劑ST1001） ②在陶瓷、玻璃、PCB等硬基材，PET、PC、PI軟基材上均可使可提供優良的導電性和薄膜粘接性 ③有著良好的印刷性、抗氧化性，柔性和極強的附著力，可彎折，彎折后電阻不會有明顯變化 ④薄膜開關、柔性印刷電路、鍵盤電路、屏蔽線路、多層線路印，射頻干擾屏蔽、RFID、玩具、學習機電路等印刷和觸點印刷等領域 ⑤80-120℃烘烤（最高可200℃），peT 等高分子材料，低電阻，印刷，涂抹，固化后耐溫200℃以下，短暫300℃以下 |
|
銀漿 01L-2211D |
低溫銀漿 |
①可以絲網印刷，點膠，稀釋后噴涂（需加專用稀釋劑ST1001） ②在陶瓷、玻璃、PCB等硬基材，PET、PC、PI軟基材上均可使可提供優良的導電性和薄膜粘接性 ③有著良好的印刷性、抗氧化性，柔性和極強的附著力，可彎折，彎折后電阻不會有明顯變化 ④薄膜開關、柔性印刷電路、鍵盤電路、屏蔽線路、多層線路印，射頻干擾屏蔽、RFID、玩具、學習機電路等印刷和觸點印刷等領域 ⑤固化后耐溫200℃以下，短暫300℃以下 |
|
碳漿 08L23-011 |
碳漿 |
陶瓷基板、PET、聚酯薄膜等片材 在恒溫烘箱80-150℃，10-30分鐘 |
|
外層包封 09L-PET |
|
用于PET，PI等柔性電路外層保護，藍色，無色可選 |
